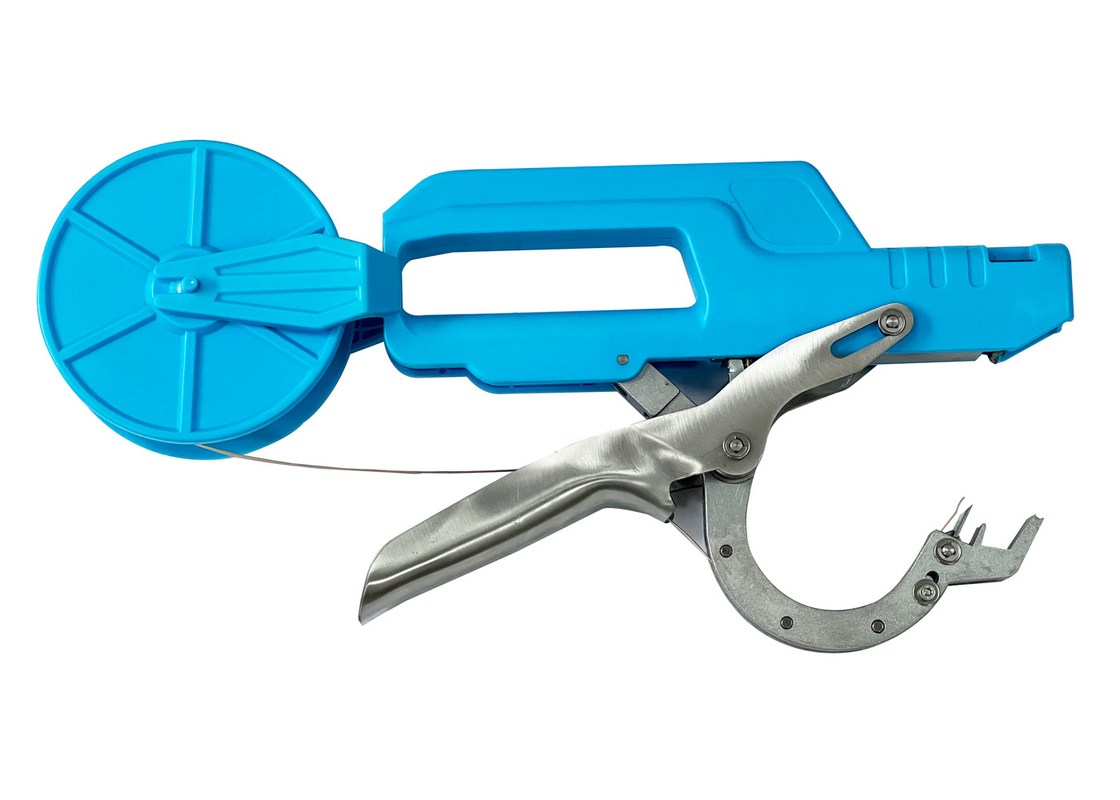

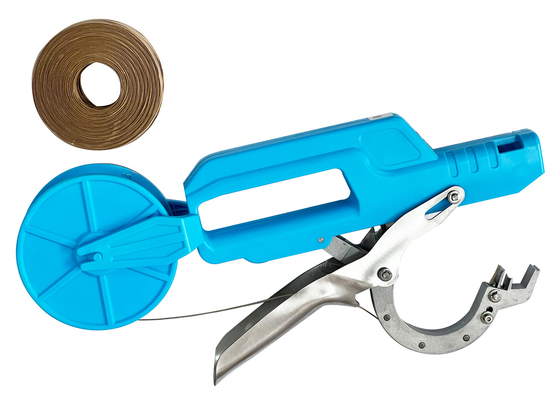

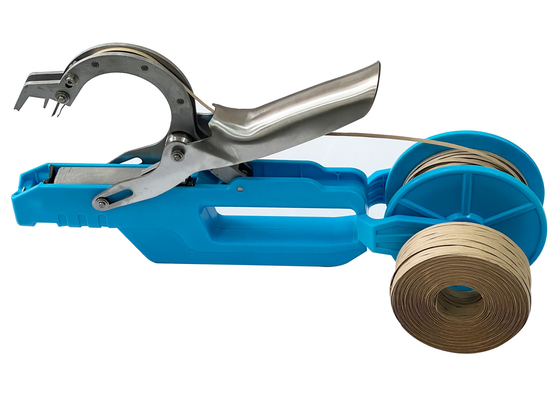

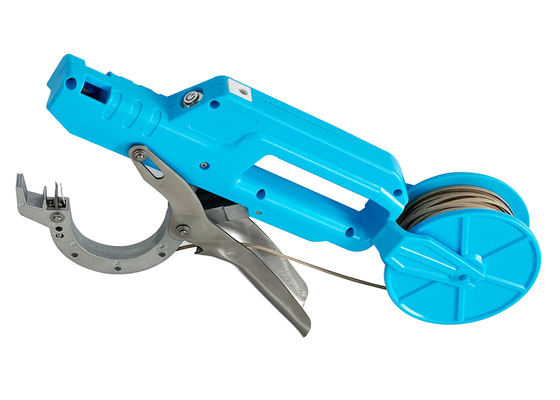

50mm elektrische Bindungsmaschine

Hocheffizientes 50-mm-Colligation-OD-Elektro-Bindewerkzeug mit maximaler Spannung von 8 V


Rutschfester und ergonomischer Griff, arbeitssparend, bequem zu tragen und zu tragen.
Einfache Bedienung: Zuerst können Sie den Gurt herausziehen, dann den Ast in den Gurt stecken, nach unten drücken und die Bindemaschine loslassen.Verpacken Sie Ihre Pflanzen effektiv.

Bestehend aus Manganstahl, langlebigem Druckfuß und stabiler Hakengurte.
Einstellbare Breite: Die Öffnungsbreite kann jederzeit an die benötigte Breite angepasst werden, was Ihre Arbeit bequemer macht.

Technische Parameter:

Anwendbarer Akku und Ladegerät

►Aufgrund unseres kontinuierlichen Forschungs- und Entwicklungsprogramms können die hierin enthaltenen Spezifikationen ohne Vorankündigung geändert werden.

►Spezifikationen können von Land zu Land abweichen.

►Das Gewicht kann je nach Aufsatz(en) inkl. Akkueinsatz abweichen.Die leichteste und schwerste Kombination gemäß EPTA-Procedure 01/2014 sind in der Tabelle aufgeführt.

ZUBEHÖR

►Ladegerät

►Sechskantschlüssel

►Schmieröl

►Seil*2

FUNKTIONSBESCHREIBUNG
ACHTUNG: Vergewissern Sie sich immer, dass das Werkzeug ausgeschaltet ist, bevor Sie Einstellungen vornehmen oder die Funktion des Werkzeugs überprüfen.
Aktion wechseln

Vergewissern Sie sich vor dem Einschalten des Netzschalters immer, dass das Ladegerät entfernt und der Bindearm der Bindemaschine geöffnet ist.
►Um das Werkzeug zu starten, drücken Sie den Netzschalter und die Betriebsanzeige leuchtet.
►Um die Verwendung zu beenden, drücken Sie den Netzschalter erneut, der Schalter springt auf und die Betriebsanzeige ist aus.

BINDEN OD.
Die maximale Öffnung des Binderarms ist der maximale Durchmesser des Binders und der maximale Binder darf 50 mm (1,96 Zoll) nicht überschreiten, andernfalls Werkzeugschäden und / oder mögliche Schäden.

MONTAGE
VORSICHT:Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist, bevor Sie Montagearbeiten am Werkzeug durchführen.

Überprüfen Sie die Klinge
►Messer vor Gebrauch auf Verschleiß prüfen.
►Langsame, abgenutzte Klingen können schlechte Schnitte verursachen, die Verwendung des Werkzeugs erschweren und seine Lebensdauer verkürzen.

Stellen Sie die Klinge ein oder ersetzen Sie sie
VORSICHT:Die Klinge ist sehr scharf, und der Austausch- oder Anpassungsprozess muss sehr vorsichtig sein, um Kratzer an den Fingern zu vermeiden.
►Drücken Sie langsam auf den Griff und überprüfen Sie die Ober- und Untermesser wie gewohnt, ansonsten gehen Sie wie unten beschrieben vor.

1. Lösen Sie die Innensechskantschraube mit dem beigefügten Sechskantschlüssel;
2. Lassen Sie die obere Klinge an der unteren Klinge haften;
3. Ziehen Sie die Innensechskantschrauben wieder fest.

►Achten Sie darauf, diese dünne Unterlegscheibe zu verwenden, wenn Sie einige Werkzeugschrauben polstern.
►Wenn das Obermesser abgenutzt ist, gehen Sie wie folgt vor.
1. Entfernen Sie die Sechskantschraube mit dem beigefügten Sechskantschlüssel;
2. Entfernen Sie den Sicherungsstift;
3. Entfernen Sie den Befestigungssitz des oberen Messers;
4. Öffnen Sie die Schraube und ersetzen Sie die neue Klinge;
5. Installieren Sie nach der erneuten Montage des Messers das Messer.

Installieren Sie das Seil
VORSICHT:Das Werkzeug muss das angegebene Seil verwenden. Andere Seile können zu Fehlern bei der Installation, zum Versagen der Bindung und / oder zur Beschädigung des Werkzeugs führen.
►Das mit diesem Werkzeug befestigte Seil kann direkt verwendet werden und ist ein Beispiel für die Seilinstallation und eine echte Musterreferenz für den Seilkauf.
►Falls das Befestigungsseil nicht mehr ersetzt werden kann, befolgen Sie die nachstehende Methode.

1. Entfernen Sie die Ladeplatte nach hinten.

2. Ziehen Sie die Ladeplatte zwischen links und rechts heraus.

3. Installieren Sie das neue Seil in der Ladeplatte und drücken Sie die Ladeplatte.

4. Montieren Sie den Seilkopf nach oben in das Werkzeug und führen Sie das Seil durch Griff und Arm gemäß der Abbildung oben (gestrichelte Linie). Eine unsachgemäße Installation des Seils kann dazu führen, dass das Seil nicht richtig gebunden oder das Herausziehen erschwert wird.

5. Drücken Sie den Griff, um das vordere Material des Seils abzuschneiden.

BETRIEB

1. Schalten Sie den Netzschalter ein und öffnen Sie den Werkzeugbindearm.

2. Legen Sie die zu bindenden Sachen in den Bindearm.

3. Drücken Sie auf den Griff und lassen Sie ihn los, um das vordere Ende des Seils am Untermesser zu befestigen.

4. Öffnen Sie den Bindungsarm und entfernen Sie den Bindungsarm zusammen mit dem Seil.

5. Drücken Sie den Griff erneut bis zum Ende, und die Klinge schneidet das Seil ab und wickelt das Seil ein. Nachdem der Griff nach unten gedrückt wurde, sollte er etwa eine Sekunde lang gehalten werden.Eine zu kurze Zeit kann zum Abwickeln und Lösen führen;Eine zu lange Zeit kann zum Bruch des Wickelriemens und zum Versagen der Bindung führen.

6. Lassen Sie den Griff los und binden Sie ihn vollständig.

WARNUNG:Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden.Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen zum späteren Nachschlagen auf.

Warnungen:

A) Sicherheit am Arbeitsplatz

1. Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
2. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen.
3. Halten Sie Kinder und Umstehende fern, während Sie ein Elektrowerkzeug bedienen.

B) Elektrische Sicherheit

1. Der Stecker des Elektrowerkzeugs muss in die Steckdose passen.
2. Vermeiden Sie Körperkontakt mit geerdeten oder geerdeten Oberflächen.
3. Setzen Sie Elektrowerkzeuge weder Regen noch Nässe aus.
4. Missbrauchen Sie das Kabel nicht.Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Elektrowerkzeugs.
5. Verwenden Sie beim Betrieb eines Elektrowerkzeugs im Freien ein für den Außenbereich geeignetes Verlängerungskabel.
6. Wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidbar ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (GFCI) geschützte Stromversorgung.
7. Elektrowerkzeuge können elektromagnetische Felder (EMF) erzeugen, die für den Benutzer ungefährlich sind.

C) Persönliche Sicherheit

1. Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug bedienen.
2. Persönliche Schutzausrüstung verwenden.
3. Unbeabsichtigtes Anlaufen verhindern.
4. Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
5. Übertreiben Sie nicht.
6. Richtig anziehen.
7. Wenn Vorrichtungen zum Anschluss von Staubabsaug- und Sammeleinrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden.
8. Lassen Sie nicht zu, dass die Vertrautheit, die Sie durch den häufigen Gebrauch von Werkzeugen gewonnen haben, dazu führt, dass Sie selbstgefällig werden und die Sicherheitsgrundsätze für Werkzeuge ignorieren.

D) Verwendung und Pflege von Elektrowerkzeugen

1. Wenden Sie das Elektrowerkzeug nicht mit Gewalt an.
2. Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet.
3. Trennen Sie den Stecker von der Stromquelle und/oder entfernen Sie den Akkupack, falls abnehmbar, vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder Elektrowerkzeuge lagern.
4. Bewahren Sie Elektrowerkzeuge im Leerlauf außerhalb der Reichweite von Kindern auf und lassen Sie keine Personen, die mit dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind, das Elektrowerkzeug bedienen.
5. Pflegen Sie Elektrowerkzeuge und Zubehör.
6. Halten Sie die Schneidwerkzeuge scharf und sauber.
7. Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugeinsätze usw. gemäß dieser Anleitung und unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten.
8. Griffe und Greifflächen trocken, sauber und frei von Öl und Fett halten.

E) Verwendung und Pflege des Akkuwerkzeugs
1. Laden Sie nur mit dem vom Hersteller angegebenen Ladegerät auf.
2. Verwenden Sie Elektrowerkzeuge nur mit speziell dafür vorgesehenen Akkus.
3. Wenn der Akku nicht verwendet wird, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung von einem Anschluss zum anderen herstellen können.
4. Unter missbräuchlichen Bedingungen kann Flüssigkeit aus der Batterie austreten;Kontakt vermeiden.
5. Verwenden Sie keine beschädigten oder modifizierten Akkus oder Werkzeuge.
6. Setzen Sie einen Akku oder ein Werkzeug keinem Feuer oder übermäßiger Temperatur aus.
7. Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Werkzeug nicht außerhalb des in der Anleitung angegebenen Temperaturbereichs.

SERVICE
1. Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft warten und verwenden Sie nur identische Ersatzteile.Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
2. Warten Sie niemals beschädigte Akkus.Die Wartung von Batteriepacks sollte nur vom Hersteller oder autorisierten Dienstleistern durchgeführt werden.
3. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör.
4. Versuchen Sie nicht, das Gerät oder den Akku zu modifizieren oder zu reparieren, außer wie in der Gebrauchs- und Pflegeanleitung angegeben.

Anwendung

Dieses Werkzeug eignet sich zur losen Fixierung von Drähten, z. B. zur Fixierung von Pflanzen und Stents, zur multilinearen Strahlfixierung usw.
